| 产品特性：专用 | 是否进口：否 | 品牌：倍加福 |

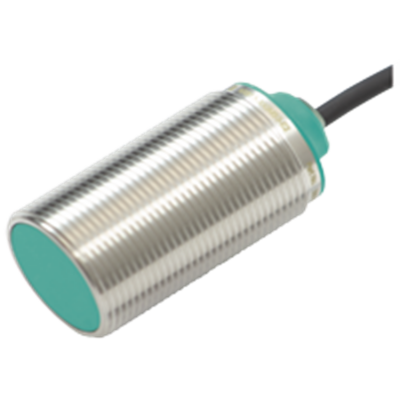

| 型号： NBB15-30GM50-A2 | 安装方法：12 | 传输精度：12 |
| 加工定制：否 | 类型：12 | 适用范围：12 |
| 输出负载：21 | 规格：12 | 高：11 |
| 宽：23 | 长：11 |
| 通用规格 | ||
|---|---|---|
| 开关功能 | 互补 | |
| 输出类型 | PNP | |
| 额定工作距离 | 15 mm | |
| 安装 | 齐平 | |
| 输出极性 | DC | |
| 确保操作距离 | 0 ... 12,15 mm | |
| 驱动器件 | 软钢，如 1.0037、SR235JR（之前为 St37-2） 45 mm x 45 mm x 1 mm | |
| 衰减系数 rAl | 0,45 | |
| 衰减系数 rCu | 0,43 | |
| 衰减系数 r304 | 0,73 | |
| 衰减系数 rBrass | 0,53 | |
| 输出类型 | 4 线 | |
| 额定值 | ||
| 工作电压 | 5 ... 36 V | |
| 开关频率 | 0 ... 550 Hz | |
| 迟滞 | 类型 5 % | |
| 反极性保护 | 反极性保护 | |
| 短路保护 | 脉冲式 | |
| 电压降 | ≤ 1 V | |
| 工作电流 | 0 ... 200 mA | |
| 断态电流 | 20 ?A | |
| 空载电流 | ≤ 15 mA | |
| 可用前的时间延迟 | ≤ 10 ms | |
| 开关状态指示灯 | 黄色 LED | |
| 功能性安全相关参数 | ||
| MTTFd | 1248 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 符合性 | ||
| PWIS 符合性 | VDMA 24364-C1/T100°C-W | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 | |
| 认证和证书 | ||
| 防护等级 | II | |
| 额定绝缘电压 | 36 V | |
| 额定冲击耐受电压 | 500 V | |
| UL 认证 | cULus 认证，一般用途，2 类电源 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 电缆 | |
| 外壳材料 | 黄铜 ， 白青铜 带涂层 | |
| 感应面 | PBT ， 绿色 | |
| 防护等级 | IP68 | |
| 电缆 | ||
| 导线端箍 | 是 | |
| 电缆直径 | 4,3 mm ± 0,15 mm | |
| 弯曲半径 | > 10 x 缆线直径 | |
| 材料 | PVC | |
| 颜色 | 黑色 | |
| 芯数 | 4 | |
| 线芯横截面积 | 0,34 mm2 | |
| 长度 | 2 m | |
| 质量 | 198 g | |
| 拧紧扭矩 | 0 ... 30 Nm | |
| 一般信息 | ||
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
