价 格
订货量
￥560.00
1 - 1
￥550.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥2
| 产品特性：专用 | 是否进口：否 | 品牌：倍加福 |

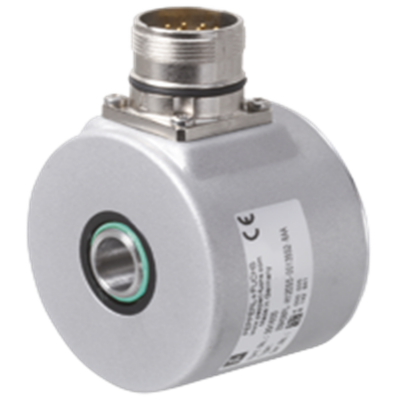

| 型号：ENA58PL-H12DS5-0013SS2-RAA | 安装方法：12 | 传输精度：12 |
| 加工定制：否 | 类型：12 | 适用范围：12 |
| 输出负载：21 | 规格：12 | 高：11 |
| 宽：23 | 长：11 |
| 通用规格 | ||
|---|---|---|
| 检测类型 | 光电采样 | |
| 设备类型 | 单匝值型旋转编码器，带增量输出（正弦/余弦） | |
| 功能性安全相关参数 | ||
| 安全完整性级别 (SIL) | SIL 2 | |
| 性能水平 (PL) | PL d | |
| MTTFd | 1000 a | |
| 任务时间 (TM) | 20 a | |
| PFHd | 4,6 E-10 | |
| L10 | 70 E+9 转速为 1.5 rpm 时 | |
| 诊断覆盖率 (DC) | 99,7 % | |
| 电气技术规格 | ||
| 工作电压 | 24 V DC ± 25 % | |
| 空载电流 | 100 mA | |
| 可用前的时间延迟 | <250 ms | |
| 输出码 | 格雷码 | |
| Code course（计数方向） | 顺时针递增（顺时针旋转，code course 递增） | |
| 接口 | ||
| 接口类型 | SSI + 增量轨迹（正弦/余弦） | |
| 单稳态触发时间 | ≤ 15 ?s | |
| 分辨率 | ||
| 单圈 | 13 Bit | |
| 总体解决方案 | 13 Bit | |
| 传输速率 | 500 kBit/s | |
| 符合标准 | RS 422 | |
| 输入 1 | ||
| 输入类型 | 选择计数方向（顺时针/逆时针） | |
| 信号电压 | ||
| 高 | 4,5 ... 24 V | |
| 低 | 0 ... 2 V | |
| 输入电流 | <6 mA | |
| 接通延时 | <20 ms | |
| 输入 2 | ||
| 输入类型 | 零位调整 (PRESET 1) | |
| 信号电压 | ||
| 高 | 4,5 ... 24 V | |
| 低 | 0 ... 2 V | |
| 输入电流 | <6 mA | |
| 信号持续时间 | min. 10 ms | |
| 接通延时 | <20 ms | |
| 输出 | ||
| 输出类型 | 正弦/余弦 | |
| 脉冲 | 2048 | |
| 振幅 | 1 Vss ±10% | |
| 负载电流 | 值/通道 10 mA ，有条件的短路保护（不 适用于 Ub）、反极性保护 | |
| 输出频率 | 200 kHz （3 dB 限值） | |
| 连接 | ||
| 连接器 | 类型 9416L (M23)，12 针 | |
| 符合标准 | ||
| 防护等级 | DIN EN 60529，IP65 | |
| 气候测试 | DIN EN 60068-2-3，无冷凝 | |
| 盐雾试验 | DIN EN 60068-2-52 ， 672 h | |
| 发射干扰 | DIN EN 61000-6-4 | |
| 抗扰度 | DIN EN 61000-6-2 | |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms | |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz | |
| 功能安全 | IEC/EN 61508:2010 EN 62061/A2:2015 EN 61326-3-1:2008 EN 61800-5-2:2016 适用于 SIL 2，PL d 及以下，请参阅说明书。 | |
| 认证和证书 | ||
| TüV 认证 | 证书编号 Z10 17 03 68273 002 | |
| 环境条件 | ||
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 机械规格 | ||
| 材料 | ||
| 外壳 | 3.2315 铝 | |
| 法兰 | 3.2315 铝 | |
| 轴 | 不锈钢 1.4404 / AISI 316L | |
| 质量 | 大约 220 g | |
| 旋转速度 | 10 min -1 | |
| 惯性力矩 | ≤ 80 gcm2 | |
| 起始扭矩 | <10 Ncm | |
| 轴负载 | ||
| 径向偏移 | 0,04 mm |
